木造住宅の安全性と快適性を高める「耐震+制震」システム

地震動エネルギーをダンパー群で受けとめ熱エネルギーに変換して吸収する木造住宅専用のオイルダンパーシステム 制震用オイルダンパーは、地震動エネルギーを受け止め熱エネルギーに変換して吸収することで 地震の揺れを軽減します。小森工務店ではこのような制震用オイルダンパーを住宅全体に分散設置し、 ダンパー群（40〜70基：住宅の規模により異なる）で地震動エネルギーを分担して受けとめる分散型制震機能を 持つシステムです。また、万一、個々のダンパーの特性にばらつきがあっても、ダンパー全体として平均性能を 発揮できるリスク分散対応型のシステムです。

「耐震+制震」システム3つのメリット

耐震性（強度）と制震性（減衰）を併せ持つ”二重の安心”システム

コラボパワーを用いた新構法は、従来工法では耐震性が「ゼロ」とみなされていた木造住宅の開口部に着目。開口部に構造補強材を設置し、さらに制震用オイルダンパーを取り付けることで、建物の強度を高め（耐震性能）、揺れを減衰する（制震性能）という”二重の安心”で、住まいと住まう人をしっかり守ります。

開口部を耐力壁化することで、より自由な設計が可能に

木造住宅の耐震設計上の弱点である「開口部付き壁面」にコラボパワーを取り付けることで、構造耐力壁面化が実現します。そのため、建物の十分な安全性を確保しながら自由度の高い設計が可能となり、採光や通気効率、開放感のアップなど住まう人の居住快適性を高め、建物全体のデザイン性の向上にも寄与します。

簡単施工＆メンテナンス不要。安全品質をリーズナブルにご提供

コラボパワーの取り付けは、金具1個あたりビス6本で構造材に留めるだけで済むため、1人でも半日程度で作業が完了。さらに、一般的にメンテナンスも不要です。ダンパーは他の分野において既に十分な使用実績があり、その機能と品質の安全性については信頼性が高く、かつリーズナブルな価格でのご提供が可能です。.

制震用オイルダンパーコラボパワーを用いた構法

地震動エネルギーをダンパー群で受けとめ熱エネルギーに変換して
吸収する木造住宅専用のオイルダンパーシステム

制震用オイルダンパーCOLLABO　POWERは、地震動エネルギーを受け止め熱エネルギーに変換して吸収することで地震の揺れを軽減します。本システムは、このような制震用オイルダンパーを住宅全体に分散設置し、ダンパー群（40?70基：住宅の規模により異なる）で地震動エネルギーを分担して受けとめる分散型制震機能を持つシステムです。また、万一、個々のダンパーの特性にばらつきがあっても、ダンパー全体として平均性能を発揮できるリスク分散対応型のシステムです。

COLLABO POWERを用いた木造住宅用「耐震+制震」補強システムの構法名

COLLBO　P構法	COLLBO　P＋M 構法 《HSIの推奨構法》
耐震設計住宅の開口部を中心にCOLLABO POWERを設置する構法	耐震設計住宅の開口部に構造補強部材(まぐさ、窓台)を補強した上で、COLLABO POWERを設置する構法

取付イメージ

COLLABO POWERの住宅に対する制震効果

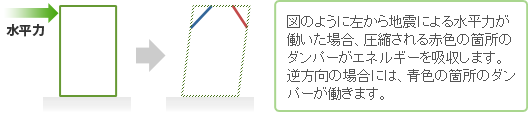

本ダンパーは主に「圧効き」性能のダンパーであるため、地震動による水平力が働いたとき、梁と柱の角度が狭くなる箇所に設置されたダンパーが抵抗力を発揮します。

• ⇒2基のダンパーが対になって「両効き」ダンパー1基分として機能します。
• ⇒ダンパーを設置しないときに、ほぼ倒壊と見なせる20cm程の層間変位が生じるような場合にも、ダンパーを十分に設置できれば、10cm程に低減（層間変位を半減）させることができます。
